Sling cáp thép 2 chân là gì?

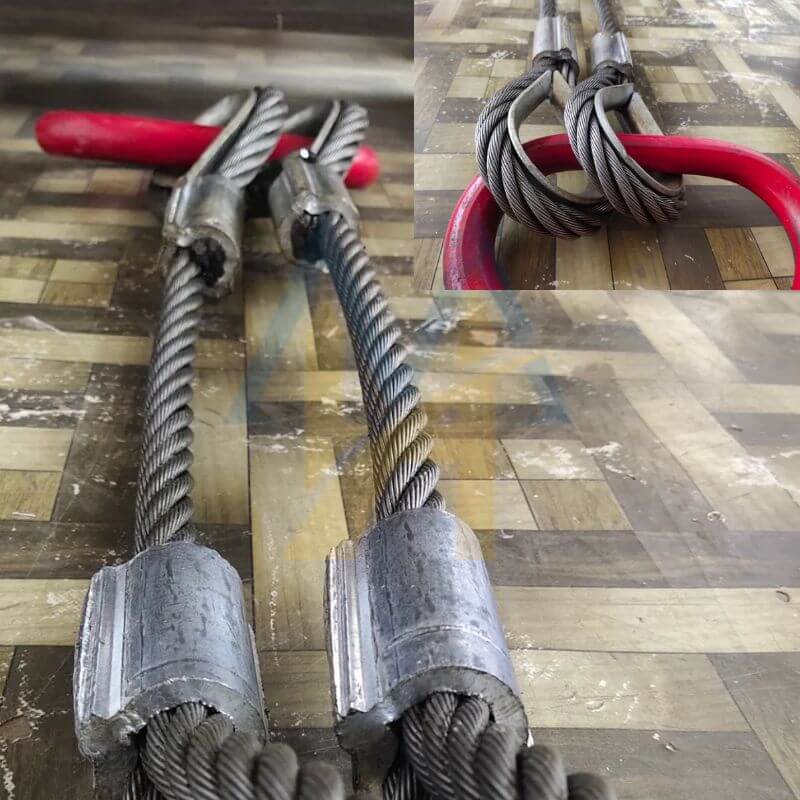

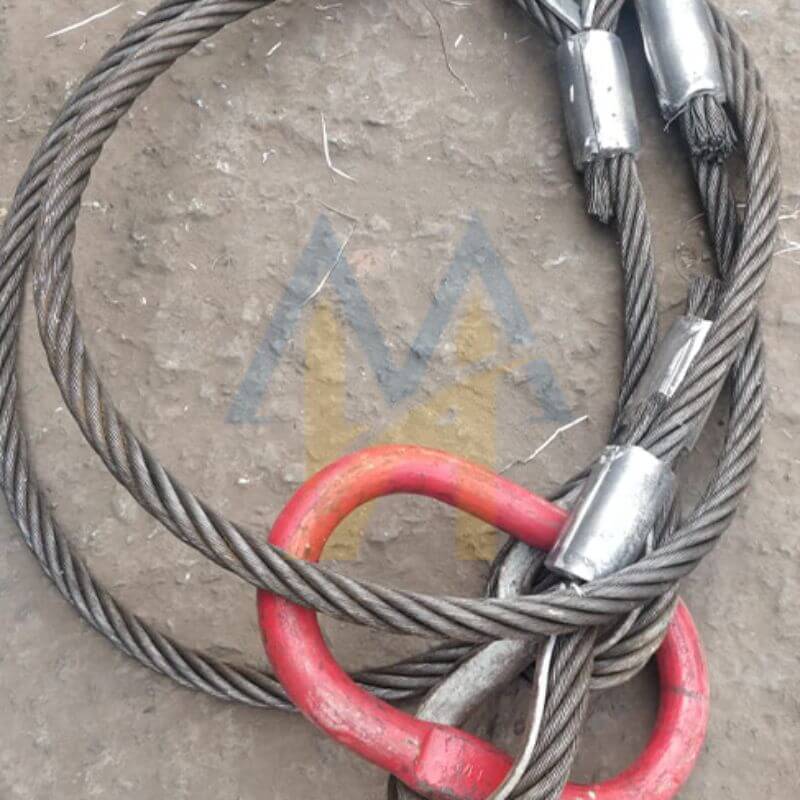

Sling cáp thép 2 chân (Wire Rope Sling 2 Legs) hay còn gọi là bộ cáp cẩu 2 chân, là thiết bị nâng hạ được cấu tạo từ hai sợi cáp thép bấm chì liên kết với nhau thông qua vòng xuyến (master link). Hai đầu của mỗi nhánh có thể được gắn móc cẩu, ma ní, hoặc mắt cáp, giúp kết nối chắc chắn giữa thiết bị nâng và hàng hóa.
Cấu tạo của sling cáp thép
Khi khách hàng đặt gia công một bộ sling cáp thép 2 chân tiêu chuẩn sẽ bao gồm:
- Hai nhánh cáp thép bấm chì được gia công bằng công nghệ ép thủy lực.

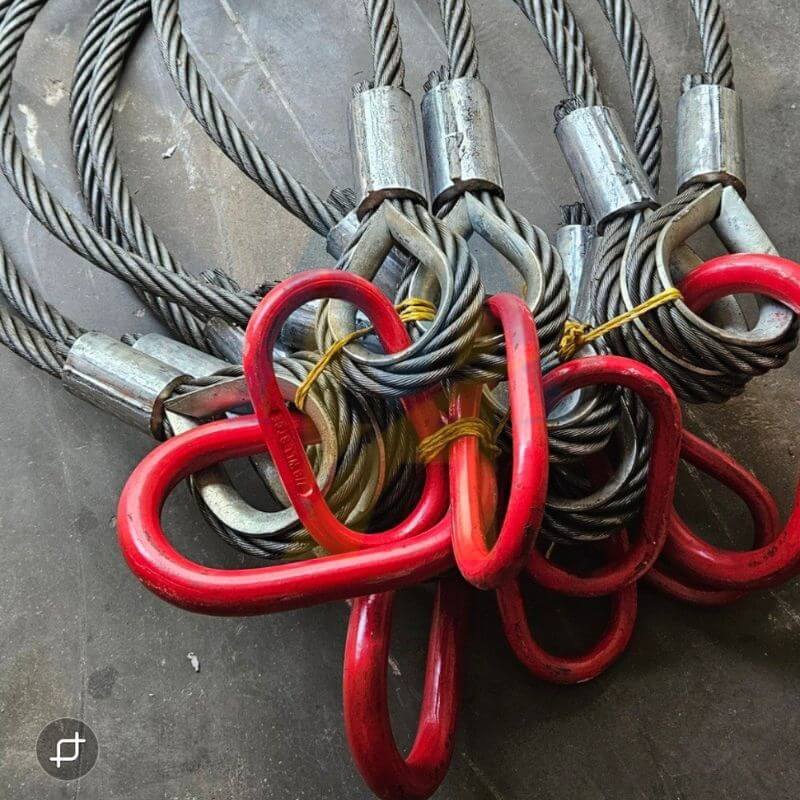

- Vòng xuyến (Master Link) liên kết hai nhánh cáp với móc cẩu của thiết bị nâng.
- Đầu kết nối có thể là móc cẩu, ma ní hoặc mắt cáp.
- Bẹn lót cáp (Thimble) bảo vệ mắt cáp khỏi mài mòn.
Và sẽ có các kiểu bấm chì phổ biến sau:

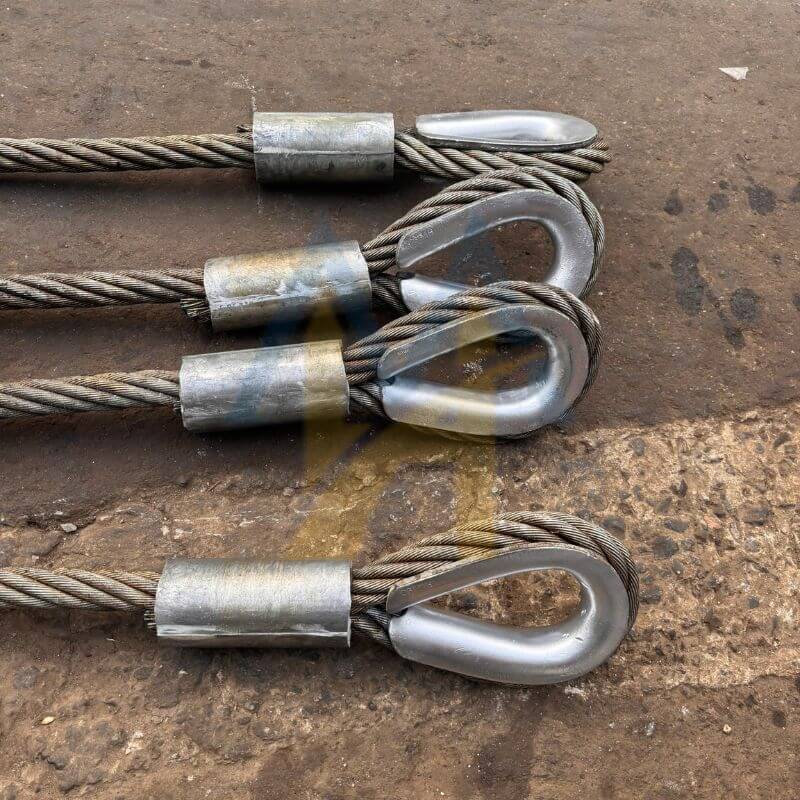

- Hai đầu mắt cứng, có bẹn lót, độ bền cao, chịu tải tốt.
- Hai đầu mắt mềm, linh hoạt, phù hợp với nhiều loại phụ kiện.
- Một đầu mắt cứng – một đầu móc, thuận tiện khi kết nối trực tiếp với hàng hóa.
- Hai đầu gắn móc cẩu
=> Tham khảo: Sling cáp thép bấm chì
Thông số kỹ thuật tham khảo
| Đường kính cáp (mm) | Góc 0° – 45° | Góc 45° – 60° | ||
|---|---|---|---|---|
| FC (tấn) | IWRC (tấn) | FC (tấn) | IWRC (tấn) | |
| 8 | 0.95 | 1.05 | 0.70 | 0.75 |
| 9 | 1.20 | 1.30 | 0.85 | 0.95 |
| 10 | 1.50 | 1.60 | 1.05 | 1.15 |
| 11 | 1.80 | 2.00 | 1.30 | 1.40 |
| 12 | 2.12 | 2.30 | 1.55 | 1.70 |
| 13 | 2.50 | 2.80 | 1.80 | 2.00 |
| 14 | 3.00 | 3.15 | 2.12 | 2.25 |
| 16 | 3.85 | 4.20 | 2.70 | 3.00 |
| 18 | 4.80 | 5.20 | 3.40 | 3.70 |
| 20 | 6.00 | 6.50 | 4.35 | 4.60 |
| 22 | 7.20 | 7.80 | 5.20 | 5.65 |
| 24 | 8.80 | 9.40 | 6.30 | 6.70 |
| 26 | 10.0 | 11.0 | 7.20 | 7.80 |
| 28 | 11.8 | 12.5 | 8.40 | 9.00 |
| 32 | 15.0 | 16.5 | 11.0 | 11.8 |
| 36 | 19.0 | 21.0 | 14.0 | 15.0 |
| 40 | 23.5 | 26.0 | 17.0 | 18.5 |
| 44 | 29.0 | 31.5 | 21.0 | 22.5 |
| 48 | 35.0 | 37.0 | 25.0 | 28.0 |
| 52 | 40.0 | 44.0 | 29.0 | 31.5 |
| 56 | 47.0 | 50.0 | 33.5 | 36.0 |
| 60 | 54.0 | 58.0 | 39.0 | 42.0 |
Ưu điểm của sling 2 chân
- Sản phẩm được chế tạo từ cáp thép cường độ cao (thường 1570 – 1960 N/mm²), đáp ứng nhu cầu nâng hạ từ vài tấn đến hàng chục tấn.
- hai nhánh đối xứng giúp giảm tải trọng lên từng sợi cáp, tăng độ ổn định khi nâng.
- Chống mài mòn và biến dạng
- Hoạt động tốt trong môi trường khắc nghiệt như nước biển, dầu mỡ hoặc nhiệt độ cao.
- phi 6mm đến phi 70mm, chiều dài được gia công theo yêu cầu.
- Sling cáp thép thường được sản xuất theo các tiêu chuẩn quốc tế mới nhất như EN 13414-1:2003, ISO 7531, TCVN 4244:2005 (Việt Nam)
Ứng dụng sling cáp thép 2 chân
Sling cáp thép 2 chân được sử dụng rộng rãi trong nhiều lĩnh vực:
- Trong ngành xây dựng, người ta dùng sling cáp để nâng dầm thép, khối bê tông, máy móc công trình, lắp đặt kết cấu thép
- Với lĩnh vực vận tải, ta có thể bắt gặp sling cáp thép ở các thiết bị bốc xếp, vận chuyển container, hàng hóa
- Tương tự ở ngành cơ khí sản xuất cũng vậy, dùng sling để di chuyển máy móc, thiết bị lắp đặt
- Ngoài ra, ngành năng lượng cũng sử dụng sling 2 chân trong các thiết bị lắp đặt tua bin gió, thủy điện và cả khai khoáng.
Cách tính tải trọng của sling
Tải trọng làm việc an toàn (WLL – Working Load Limit) của sling cáp thép 2 chân phụ thuộc vào:
- Đường kính cáp.
- Loại lõi cáp (FC – lõi bố, IWRC – lõi thép).
- Góc nâng giữa hai nhánh cáp.
- Hệ số an toàn theo tiêu chuẩn sản xuất.
Hướng dẫn lựa chọn sling cáp 2 chân phù hợp
Để chọn đúng loại sling cáp thép, khách hàng nên xem xét các yếu tố sau:
- Chọn đường kính cáp và hệ số an toàn phù hợp.
- Chiều dài sling phù hợp với chiều cao và khoảng cách nâng hạ.
- Kiểu đầu kết nối: Móc cẩu, mắt cáp hoặc ma ní.
- Môi trường làm việc: Nước biển, hóa chất hoặc nhiệt độ cao.
- Tiêu chuẩn sản xuất: Ưu tiên sản phẩm đạt EN hoặc ISO.
Gia công sling cáp thép 2 chân theo yêu cầu tại Cáp Thép Hoàng Mai
Công ty Cáp Thép Hoàng Mai chuyên cung cấp cáp thép, gia công sling cáp thép 2 chân, 3 chân, 4 chân và nhiều chân chất lượng cao, giá tốt và nhanh chóng. Với đầy đủ phụ kiện chính hãng, quý khách hoàn toàn có thể an tâm về độ bền chắc và an toàn khi sử dụng.
- Đường kính từ phi 6mm – 70mm
- Phụ kiện đầy đủ, chắc chắn
- Đầy đủ chứng chỉ CO, CQ
- Đạt tiêu chuẩn quốc tế
- Giá cạnh tranh
- Giao hàng toàn quốc
- Tư vấn kỹ thuật miễn phí
Liên hệ ngay với chúng tôi qua những thông tin liên hệ sau nếu bạn có nhu cầu gia công sling cáp các loại hoặc đặt mua các phụ kiện cáp thép, nâng hạ khác như móc cẩu, ma ní,… nhé!
