Mắt béo nối xích là gì?

Mắt béo nối xích, tên Tiếng Anh là Kenter Shackle, là phụ kiện quan trọng trong hệ thống xích neo tàu biển. Chức năng chính là kết nối các đoạn xích với nhau, đặc biệt lá các đoạn khác kích thước, hoặc để liên kết xích với các phụ kiện xích neo khác như ma ní chữ U, ma ní xoay, khoen nối,…

Không giống như việc sử dụng mắt xích thông thường, mắt béo xích neo được thiết kế chuyên biệt với kết cấu chắc chắn, “béo” hơn mắt xích thường, giúp giảm xoắn dây xích, đảm bảo an toàn và hiệu quả hoạt động.

Trên thực tế, Kenter Shackle gồm hai nửa riêng biệt ghép lại với nhau bởi chốt trung tâm (centre chock) và chốt côn (taper pin). Cách tháo lắp rất đơn giản: chỉ cần đẩy chốt côn là có thể tháo rời hai phần để tái sử dụng

=> Xem thêm: Các phụ kiện neo tàu

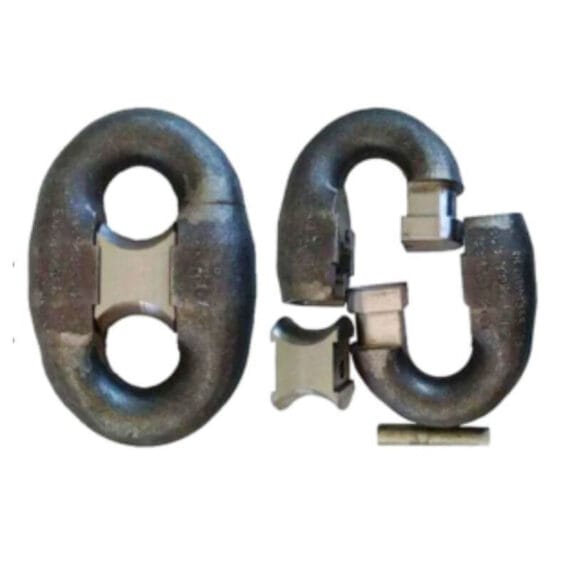

Cấu tạo mắt béo xích neo

Dựa vào hình minh họa bên dưới, ta có thể thấy sản phẩm được chia thành 2 nửa riêng biệt, liên kết với nhau bằng:

• Chốt trung tâm
• Chốt côn
• Viên chì cố định

Toàn bộ cấu kiện được làm từ thép hợp kim carbon cường độ cao, có khả năng chống gỉ và chịu mài mòn tốt trong môi trường nước biển.

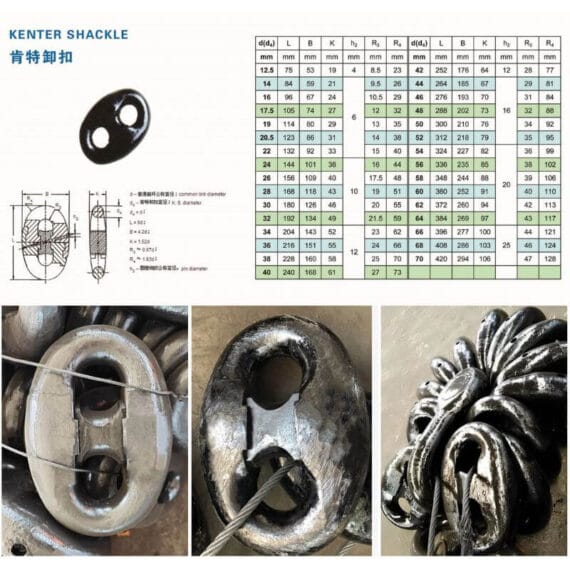

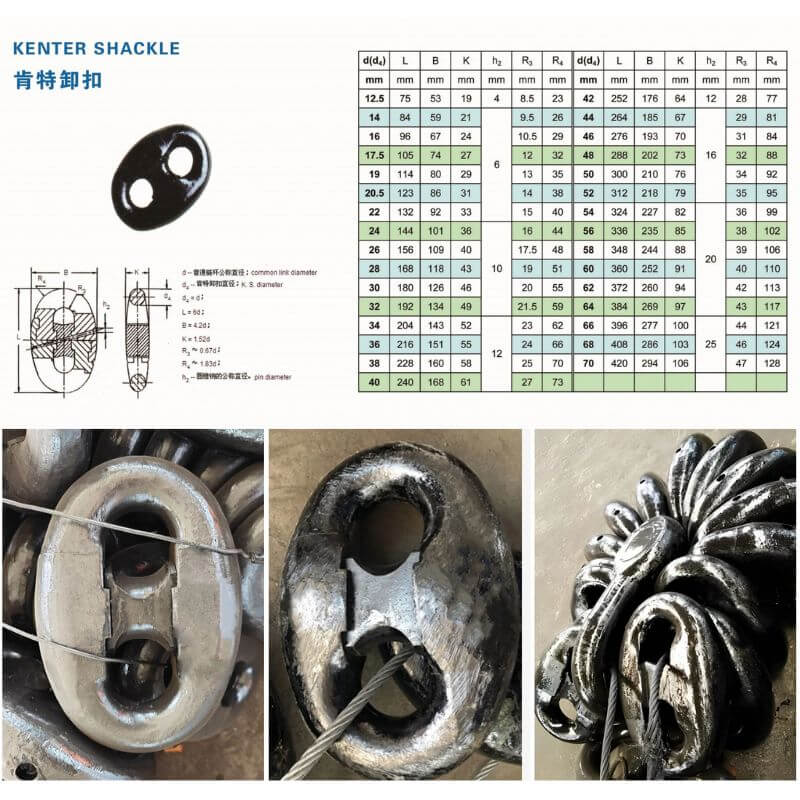

Thông số kỹ thuật tham khảo

Ứng dụng thực tế của mắt béo

• Lắp đặt trong hệ thống neo tàu biển, tàu hàng, tàu kéo
• Kết nối các đoạn xích có đường kính khác nhau
• Thiết kế “béo” giúp giảm xoắn xích, tránh kẹt khi lên tời hoặc vận hành neo
• Kết hợp với phụ kiện như ma ní, khoen nối trong điều kiện tải trọng lớn
• Dùng trong công trình biển, cảng biển, giàn khoan
• Là phụ kiện quan trọng trong ngành hàng hải, hệ thống tời, phao neo phân luồng, neo sà lan, công trình biển công suất cao

=> Xem thêm: Vật tư cho tàu biển

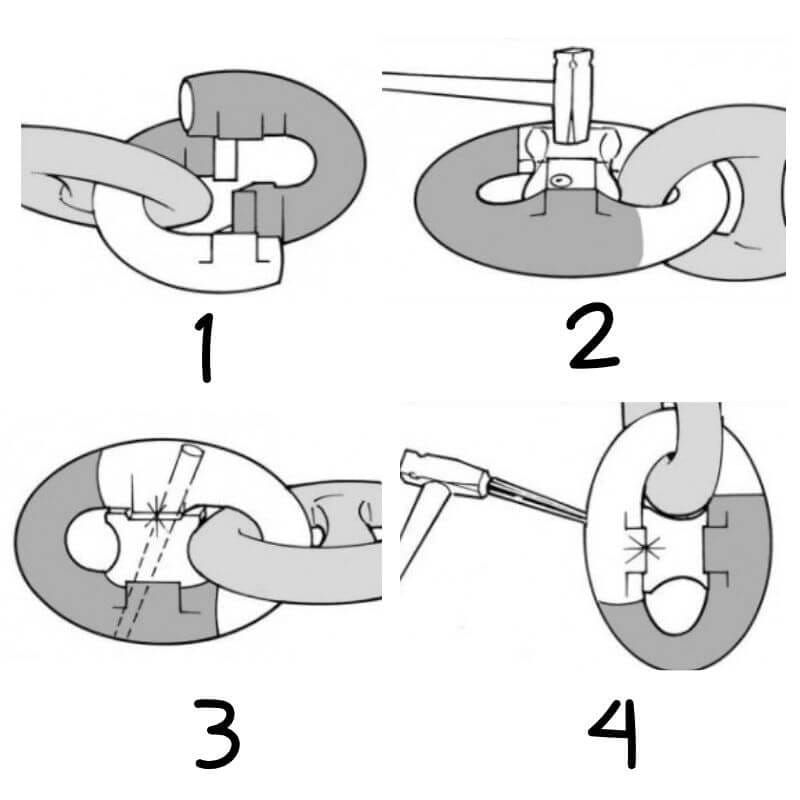

Hướng dẫn lắp đặt mắt béo nối xích đơn giản

Để đảm bảo an toàn khi sử dụng và đạt hiệu quả cao nhất trong vận hành, việc lắp đặt mắt béo nối xích cần thực hiện theo đúng quy trình kỹ thuật. Dưới đây là các bước chi tiết:

Đầu tiên, chúng ta phải đảm bảo có đầy đủ các bộ phận: 2 nửa thân shackle, chốt trung tâm (pin), chốt côn (taper pin) và chì cố định (lead plug). Kiểm tra kỹ các chi tiết không bị nứt, mòn, hoặc han gỉ.

(1) Tách rời 2 nửa thân mắt xích

• Sử dụng công cụ hoặc tay để mở rời 2 nửa shackle ra khỏi nhau.

(2) Định vị & luồn qua xích hoặc thiết bị

• Đưa nửa đầu tiên vào bên trong mắt xích hoặc thiết bị cần nối (ma ní, vòng khoen…).
• Sau đó gắn nửa còn lại sao cho hai phần khớp chính xác vào nhau.

(3) Gắn chốt trung tâm

• Đưa chốt trung tâm vào lỗ giữa để cố định hai nửa shackle lại với nhau.

(4) Đóng chốt côn & chèn viên chì cố định

• Dùng búa chuyên dụng đóng chốt côn để khóa cứng bộ phận trung tâm.
• Dùng chì chuyên dụng chèn vào lỗ cố định để đảm bảo không bị bung, chống rung và tăng độ an toàn trong quá trình sử dụng.

Lưu ý khi sử dụng mắt béo

• Không sử dụng các sản phẩm bị nứt, gãy, biến dạng
• Không dùng mắt béo làm từ gang hoặc thép đúc kém chất lượng
• Không hàn, khoan hoặc sửa chữa khi thiết bị đã bị hư hỏng
• Kiểm tra định kỳ trước và sau mỗi lần sử dụng
• Tuân thủ giới hạn tải trọng cho phép theo tiêu chuẩn quốc tế

Trọng lượng mắt béo với các phụ kiện khác

Dưới đây là bảng trọng lượng tham khảo giữa Kenter Shackle và các loại ma ní khác theo kích thước xích từ 14mm đến 162mm. (Chi tiết đầy đủ sẽ được cung cấp theo yêu cầu khách hàng.)

Mua mắt béo nối xích tại Cáp Thép Hoàng Mai

• Hàng nhập khẩu chính hãng từ Trung Quốc, Nhật Bản, Hàn Quốc
• Có sẵn kiểm định chất lượng, hồ sơ CO, CQ đầy đủ
• Tư vấn kỹ thuật chuyên sâu, hỗ trợ lựa chọn đúng kích thước, lớp, tiêu chuẩn phù hợp
• Giá tốt cạnh tranh, chiết khấu hấp dẫn cho đơn hàng số lượng lớn
• Giao hàng toàn quốc, đúng tiến độ cam kết

Liên hệ ngay với chúng tôi để được tư vấn và nhận báo giá tốt nhất cho từng loại cáp cẩu phù hợp với nhu cầu của bạn!
